油罐液位、溫度在線遠程監測系統

日期: 2018-04-21 14:35:23.0 作者: admin 瀏覽次數: 2940

瀏覽次數: 2940

儲油罐是采油、煉油企業儲存油品的重要設備,儲油罐液位、溫度的精確計量對企業的庫存和安全管理有著重大意義。
儲油罐液位、溫度在線監測系統改變了傳統采用人工檢尺和化驗分析的方法，實現了油液的實時動態監測，為生產操作和管理決策提供了準確的數據依據，大大避免了安全事故的發生。

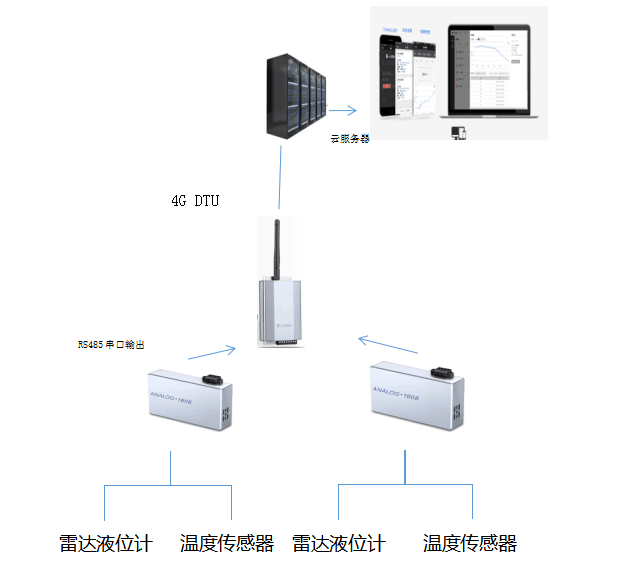

油罐液位、溫度在線監測系統拓?fù)鋱D

儲油罐液位、溫度在線監測系統采用拓普瑞TP1608無線采集器和4G DTU為監測現場核心設備。拓普瑞TP1608無線采集器采集液位計、溫度變送器的4～20mA輸出信號并通過4G網絡實時傳送給TLINK云平臺。

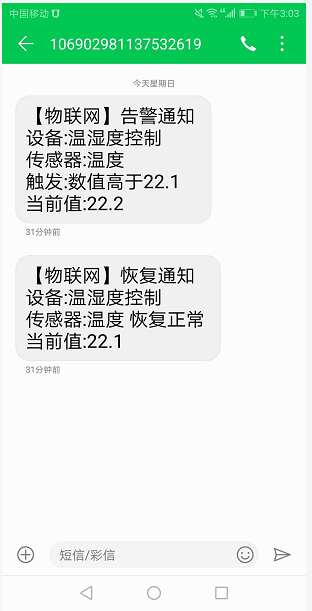

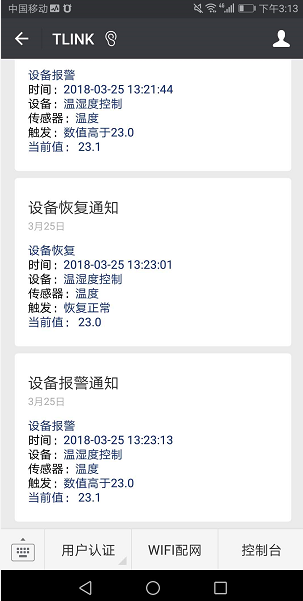

TLINK云平臺接收各現場傳回的監測數據，并在平臺界面上可隨時查看各儲油罐的液位、溫度信息，而且一旦某個儲油罐的液位、溫度數據超過上限或下限，系統會微信、短信推送報警。

該系統為保障儲油罐和油液的安全發揮了重要作用。
硬件介紹：

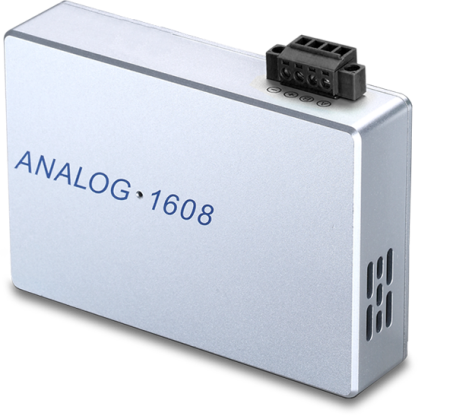

TP1608參數及其功能特點

RS485-1608產品為8通道的模擬量采集，RS485串口輸出，Modbus RTU協議格式，提供8路差分獨立采集通道，有效分辨率為16位，可直接接入PT100、Cu50、4-20mA 、0-5V、各種熱電偶等信號，熱電偶、熱電阻信號精度可達0.2%（F.S），0-5V 精度可達0.05%F.S，4-20ma 精度達0.05%F.S。其體積較小，僅為110×75.5×25.6mm，非常方便現場的安裝。

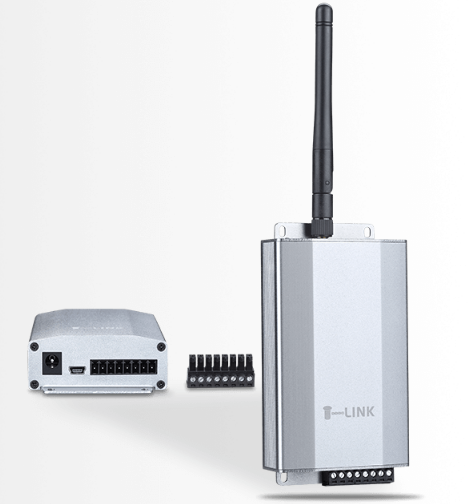

4G DTU參數與功能特點

寬電壓輸入：?jiǎn)坞娫垂╇姺秶?8V～+28V DC；
數據速率：300～115200bps（115200bps默認）串口緩存：10 KB
功耗通訊時平均電流：40mA @+24V;
空閑時平均電流：20mA @+24V
工作溫度/濕度：-20～70℃小于95%
工作頻段：4G：移動（TD-LTE)；4G：聯通(FDD-LTE)；4G：電信(FDD-LTE)；4G：聯通(TD-LTE)3G：移動(TD-SCDMA)；3G：聯通(WCDMA)；3G：電信(CDMA2000)；2G：移動聯通(GSM)+電信(CDMA)
串行數據接口：TTL/RS232/RS485 外形尺寸：92*64*26/mm
